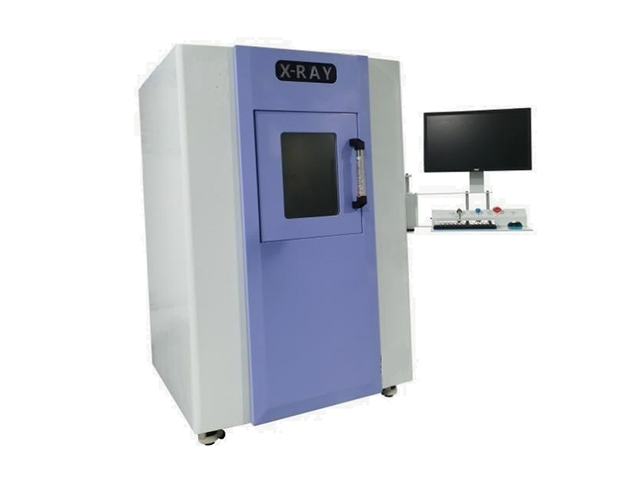

Aplicaciones
● Electrónica automotriz, aeroespacial
● Diamante, mazo de cables
● SMT: inspección de soldadura BGA, empaquetado de semiconductores electrónicos
● LED, batería de litio
Características
▲ Fuente de rayos importada de 130 KV, detector de panel plano digital de alta resolución
▲ Navegación con una tecla, operación fácil y rápida
▲ Función de detección multiángulo líder en la industria
▲ El ángulo máximo de inclinación es de 45°
▲ Tamaño del escenario: 500 mm × 4 00 mm
▲ Investigación y desarrollo independientes del sistema de procesamiento de imágenes multifuncional
▲ Funciones de medición de varios tipos (distancia, diámetro, relación de vacíos, altura de escalada de estaño)
▲ Función de posicionamiento y edición CNC multipunto
▲ Paso de punto de prueba NG, marca OK
parámetro técnico
| fuente de rayos X | Tensión máxima: 130kV |
| Corriente máxima: 300μA |
| Punto focal mínimo: 5 μm |
| detector | Matriz de píxeles: 1536X1536 |
| Tamaño de píxel: 85 μm |
| Detección multiángulo | Detección multiángulo: rotación concéntrica, la plataforma no se inclina horizontalmente; |
| Ángulo máximo de inclinación: 45° |
| Escenario | Tamaño del escenario: 500 mm × 400 mm |
| Carga máxima: 10kg |
| Parámetros de la máquina | Dimensiones del equipo: 1100 mm (largo) × 1150 mm (ancho) × 1700 mm (alto) |
| Peso del equipo: alrededor de 1500 kg. |
| Fuente de alimentación: 220VAC, 50/60Hz |
| Ambiente de trabajo: 0℃~40℃ / 30~85RH |
| Potencia del equipo: 1.3KW |
| La seguridad | Medidas de enclavamiento de la puerta de seguridad: los rayos X no se pueden iniciar si la puerta no se cierra correctamente, la puerta frontal se bloqueará automáticamente y no se podrá abrir cuando se inicie la radiación, si la puerta se ve obligada a abrirse por una fuerza externa cuando la radiación se inicia, la radiación se verá obligada a apagarse antes de que se abra la puerta. |
| Tasa de dosis de fuga de radiación: <1 μ Sv/h, en línea con el estándar nacional GBZ117-2015 |
| Función de software | Procesamiento de imágenes: sistema de procesamiento de imágenes multifunción de desarrollo propio |
| Sistema de navegación: navegación automática de alta definición más función de seguimiento de ubicación en tiempo real, movimiento preciso y rápido al punto de prueba seleccionado |
| Edición de puntos: de acuerdo con la medición de múltiples productos, realice la edición de posicionamiento y guarde el programa de posición, al que se puede llamar en cualquier momento posterior, y se pueden agregar y guardar más de 1000 modelos de acuerdo con los requisitos del producto |
Etiquetado de puntos de prueba: puede elegir entre la hora y el lugar al realizar la prueba automáticamente de acuerdo con el programa editado. Mueva la posición a intervalos regulares o determine NG por parte del personal, y luego realice la siguiente prueba de punto después de OK, lo que puede evitar que el personal se pierda la inspección. |
Grabación multicolor de la información de ubicación de los puntos de juicio: cuando la prueba de posicionamiento automático se realiza de acuerdo con el programa editado, los resultados del juicio se marcan con diferentes colores en el mapa de posición simulado de acuerdo con los resultados del juicio del operador, lo cual es conveniente para selección. |
| Función de medición: cálculo de vacío, medición de diámetro de tres puntos, medición de distancia paralela, función de medición de polígono |
| Función de anotación: estándar de flecha, estándar de anotación de texto |
| Gestión de autoridad de nivel 3: administrador, ingeniero, operador |
imagen de detección
imagen 1
imagen 2
imagen 3
imagen 4
