productointroducir

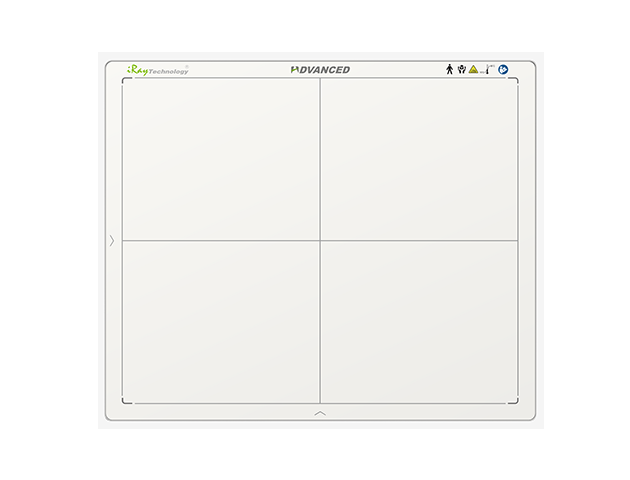

La última generación de equipos de inspección radiográfica digital, YT-GY1417, tiene las ventajas de portabilidad, imágenes claras y facilidad de uso.Su avanzada tecnología de imagen digital y procesamiento de imágenes y su diseño ultraportátil brindan una facilidad de uso sin precedentes a los inspectores de campo, y cubre con éxito una amplia gama de aplicaciones de pruebas no destructivas.Es adecuado para la inspección de costuras de soldadura de recipientes a presión y tuberías, costuras de soldadura a tope de placas, corrosión de tuberías de amoníaco líquido e inspección en servicio de costuras de soldadura (tuberías en servicio con capa de revestimiento que contiene medio), inspección de equipos de potencia, inspección de manguitos de hormigón, Aplicaciones de detección de reliquias culturales en museos.
Parámetros técnicos planos
| Estructura de diseño/píxel fotosensible | TFT/PD |
| material fluorescente | SMO/CSI |
| matriz de píxeles | 2304×2800 píxeles |
| tamaño de píxel | 150 μm |
| Área de imagen efectiva | 350×430mm |
| Rango dinámico lineal | >80dB |
| cuadros por segundo | hasta 1fps |
| tiempo de lectura | 2~4 s |
| Dosis máxima de exposición lineal | ≥80μGy |
| Función de transferencia de modulación (MTF) (sin fantasma de atenuación) |
| 1lp/mm | >60% |
| 3lp/mm | >20% |
| Eficiencia cuántica de detección (DQE) |
| 0lp/mm | >60% |
| 3lp/mm | 3>15% |
| imagen remanente | No hay imágenes secundarias visibles |
| artefacto | No hay artefactos visibles presentes |
| comunicación de imágenes y datos | inalámbrica |
| Gigabit con cable Ethernet |
| inalámbrica | 802.11n, 2,4 GHz/5 GHz de doble banda, velocidad de transmisión máxima de 300 Mbps |
| batería de polímero de litio | 3260 mAh, 14,8 V |
| energía | 36VA máx. |
| ventana de rayos x | Tablero de fibra de carbono de alta calidad. |
| Talla | 340 × 291 × 18 mm |
| peso | 2,3 kg |
| Requisitos medioambientales |
|
| rango de temperatura de trabajo | 5~35°C |
| Rango de humedad de funcionamiento (@25°C) | 30~75%HR (sin condensación) |
| Presión atmosférica | 700~1060hPa |
| Rango de temperatura de almacenamiento | -20~55°C |
| Rango de humedad de almacenamiento | 10~90%HR (sin condensación) |

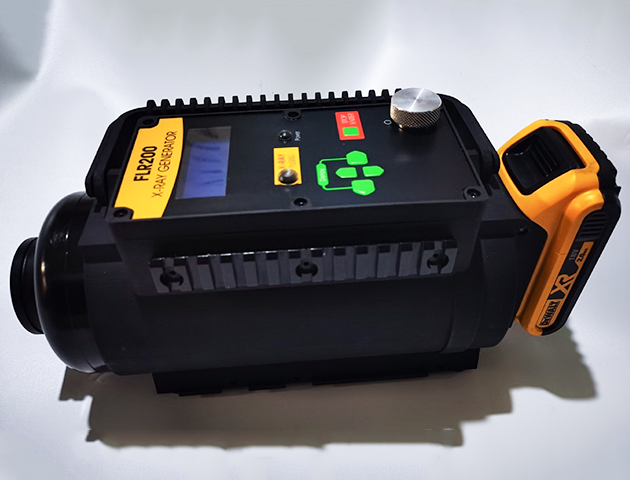

Parámetros de la fuente de rayos X portátil XR200
| peso | 5KG |
| la frecuencia del pulso | 25/seg |
| tasa de carga máxima | 200 pulsos cada 4 minutos |
| enfoque | 3 mm |
| energía más alta | 150KVP (puede penetrar acero de 10 mm) |
Estación de trabajo y software de procesamiento de imágenes
La estación de trabajo de procesamiento de imágenes adopta una computadora portátil comercial de alta definición Dell (DELL) de 15,6 pulgadas, procesador I5 o I7/memoria 8G/pantalla independiente 2G.
El software se basa en el sistema operativo Windows y es fácil de operar con las siguientes características:
▲ El software tiene funciones de adquisición, análisis y procesamiento de imágenes en tiempo real.Tiene funciones de procesamiento de imágenes, como ajuste automático de ventana, recorte de imágenes, procesamiento de regiones, nitidez, desenfoque gaussiano y optimización de una sola tecla; tiene funciones de análisis y medición de imágenes, como medición de tamaño, medición de la relación señal-ruido, doble análisis inteligente de cables, anotación de imágenes y medición de paredes de tubos; con zoom de imagen, rotación, ancho de ventana y ajuste de nivel, ajuste de brillo y contraste, ajuste de histograma y otras funciones convencionales.
▲ En estrecha cooperación con el sistema de hardware, puede mostrar información del estado del sistema de hardware en tiempo real, como el estado de conexión del detector, temperatura, potencia, espacio de almacenamiento del sistema, etc., y puede realizar el control automático de detectores y fuentes de radiación.
▲ Función de gestión de base de datos intuitiva y potente, fácil de gestionar y recuperar imágenes.Todas las imágenes almacenadas contienen información como el nombre de usuario, la fecha y hora de detección, el tiempo de exposición, los parámetros de exposición y la descripción de la imagen.
▲ La conveniente función de configuración de la máquina de rayos X garantiza que el inspector solo necesite iniciar la máquina de rayos X en la escena, y la imagen se puede obtener automáticamente.La mejora de una pieza y el ajuste automático de la ventana simplifican enormemente la operación del personal en el sitio y obtienen imágenes satisfactorias muy rápidamente.
Trolley portatil
Basado en los principios de diseño de diseño y portabilidad razonables, los componentes principales del sistema de imágenes están integrados en un maletín, lo que evita daños al equipo durante el transporte y el almacenamiento y reduce la carga de trabajo del operador.
Modelo de caja: caja de seguridad para tormentas Pelican IM2875, la caja cumple con el estándar militar de EE. UU.
Dimensiones: 632 x 602 x 333 mm3
Incluye estructura de esponja personalizada y cables en el interior de la caja.
